Jib Crane

V: Puominosturit ovat laajalti käytettyjä nostotyökaluja. Niissä on vaakasuora puomi asennettuna pystymastoon tai seinäkiinnikkeeseen. Puomi pyörii vapaasti, kun taas nostin ja vaunu kulkevat palkkia pitkin palvelemaan pyöreitä työalueita. Helppo asentaa yhdellä kiinnityspisteellä, eikä yläpuolella olevia teloja tarvita. Ne sopivat täydellisesti paikan päällä tapahtuvaan-pistenostoon.

Päätyypit on lueteltu alla:

• Seinään{0}}asennettu puominosturi:Kiinnitetty rakennuksen pylväisiin, ei kerrosta. Kierto: jopa 200 astetta, kapasiteetti: 250 kg - 5 tonnia.
• Vapaasti seisova puominosturi:Itsenäinen-masto betonialustalle, täysi 360 asteen kierto. Kapasiteetti vaihtelee 0,5-10 tonnia.

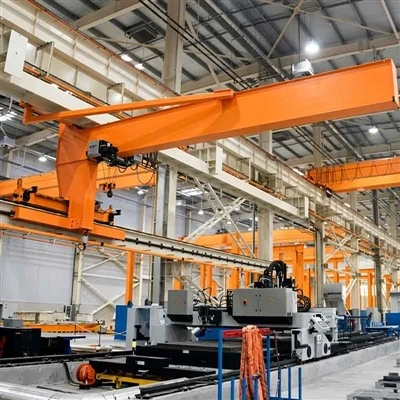

• Seinään liikkuva puominosturi:Kulkee seinä-/pylväikiskoilla. Koko puomi liukuu vaakasuunnassa joustavan noston ja tarkan kuorman asennon takaamiseksi.
• Artikuloiva puominosturi:Kaksi{0}}osainen puomi mahdollistaa sujuvan toiminnan pilarien ja muiden esteiden ympärillä.
• Kannettava puominosturi:Mobiilituki kevyille kuormille, kätevä siirtää työasemalta toiselle.

V:seinään{0}}asennettavat puominosturitasennetaan suoraan seinälle tai pilarin sivulle kannattimien kautta, varustettu pyörivällä puomilla ja vartta pitkin kulkevalla nostonostimella. Niitä käytetään nostamaan raskaita esineitä pystysuunnassa ja suorittamaan rajoitettua-alueen vaakasuuntaista liikettä seinän lähellä olevalla alueella ilman, että ne vievät maatilaa. Nimellisnostokyky on yleensä 125 kg - 5 tonnia puomin pituuden ollessa 1-6 metriä. Toiminta-alue on enimmäkseen 180–220 astetta viuhkan muotoinen alue. Asennus ei vaadi ankkuripultteja tai betoniperustuksia, mutta tukirakenteen lujuus on erittäin korkea.

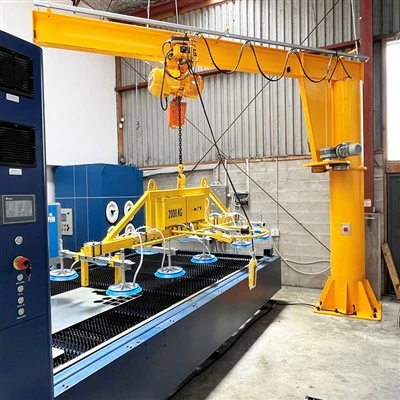

Thelattialle{0}}asennettu puominosturion eräänlainen kevyt nostolaite, joka asennetaan betonialustalle maahan. Se koostuu pilareista, pyörivästä varresta ja nostopyörästä. Se ei ole riippuvainen seinästä ja voi saavuttaa 360 asteen kierron ja vaakasuoran liikkeen käsivarren radan sisällä. Sen tyypillinen kantokyky vaihtelee 0,125 t - 10 t ja varren pituus 1 - 6 metriä. Pilarit on kiinnitetty maahan ankkuripulteilla, mikä edellyttää perustalta suurta vakautta.

Puominosturi on varustettu pylvääseen tai seinään{0}}asennetulla rakenteella, ja se on yhdistetty sähköiseen nostimeen kolmiulotteisen kuljetuksen saavuttamiseksi. Lattia-seisomatyyppi tarjoaa vahvemman-kuormankestävyyden ja 360 asteen täyden-suuntaisen toimintakyvyn vakaan perustansa ansiosta. Seinään -asennettu tyyppi, jolla on nolla-käyttöaste, sopii tilanteisiin, joissa tilaa on rajoitetusti. Valittaessa ensisijaisena arviointiperusteena tulee käyttää nimelliskuormitusta, pyörimisaluetta ja asennusrakenteen kantokykyä.

V: Neljä avainparametria määrittelevät spesifikaation:

1. Nostokyky— raskain kuorma plus kaikki takila (nostinkappale, nostohihnat, kahleet), 15–20 % marginaalilla enimmäistyökuorman yläpuolella.

2. Puomin ulottuvuus— vaakasuora etäisyys maston keskipisteestä kauimpana olevaan-nousu- tai laskupisteeseen{1}}. Lisää noin 0,5 m marginaalia, jotta vaunu ei toimi äärimmäisessä puomin kärjessä.

3. Nostokorkeus— Etäisyys maasta korkeimpaan koukun asentoon, josta on vähennetty nostimen ja vaunun käyttämä ylätila. Huomaa, että arvot vaihtelevat käytetyn sähkönostimen tyypin mukaan.

4. Käyttömäärä- kuinka usein nosturi nostaa tunnissa. Korkean-tiheyden tuotantokäyttö edellyttää raskaampaa luokitusta kuin satunnainen huoltonosto.

Myös työympäristö vaikuttaa materiaalien ja komponenttien valintaan. Määrittelyn valintaprosessin alussa on tarpeen selvittää selkeästi, onko käyttöympäristö erityinen.

V: Puominosturin toimintaperiaate on, että sähkönostin liikkuu vasemmalle ja oikealle uloke-I-palkkirataa pitkin. Uloke voi pyöriä kokonaisuutena pilarin ympäri. Moottori käyttää pystysuoraa raskaan kuorman nostoa ja laskua sekä vaakasuoraa pyörimistä ja lineaarista liikettä, mikä tekee materiaalinkäsittelyn lyhyillä-etäisyyksillä ahtaissa tiloissa. Se soveltuu esimerkiksi materiaalinkäsittelyyn työstökoneiden lastauksen ja purkamisen aikana konepajoissa ja kokoonpanolinjoissa.

"Jib" toimii nosturin "puomin varrena". Uloke suorittaa sekä kantavat- että liiketasotoiminnot. Toinen pää on kiinnitetty pylvääseen, kun taas toinen pää on ripustettu. Se ei vain tue sähkönostinta ja kestää taivutusmomentteja, vaan määrittää myös työskentelyalueen/-alueen. Rajoitetussa tilassa se mahdollistaa joustavammat ja pienemmät-mittakaavaiset lähellä-seinää tai kiinteässä{7}}pisteessä toimivat toiminnot silta- tai pukkinostureihin verrattuna.

V: Yleiset alueet asennustyypin mukaan:

• Seinä{0}}asennettu: 125 kg–5 tonnia, puomin ulottuma 2–6 m
• Vapaasti seisova: 0,5–10 tonnia vakio, räätälöity 20 tonniin asti; puomin ulottuvuus 3–10 m, erikoismalleissa yli 12 m
• Seinän-kulku: 0,5–5 tonnia, puomin ulottuma 3–6 metriä

Huomaa, että nimelliskapasiteetti pienenee puomin kärkeä kohti – 5 tonnin nosturi 4 metrin ulottuvuudella saa olla vain 3 tonnia täydellä 8 metrin laajennuksella.

V: Puominosturia käytetään yleisimmin sellaisissa skenaarioissa kuin mekaaninen käsittely, varastointi ja logistiikka, autoteollisuus, muottien huolto ja kevyen teollisuuden kokoonpano. Sen ydinetu on kyky suorittaa tarkkaa nostoa pienissä tiloissa korkealla taajuudella ja lyhyillä etäisyyksillä.

• Mekaaninen työpaja:Käytetään materiaalien lastaamiseen ja purkamiseen koneissa sekä työkalujen ja työkappaleiden kuljettamiseen. Sarake-tyyppi (360 astetta pyörivä) kattaa yhden työaseman koko työalueen.
• Varasto ja logistiikkakeskus:Seinä{0}}kiinnitettävät tai siirrettävät ulokenosturit asennetaan seinää vasten tai ne voidaan siirtää joustavasti ja ne sopivat hajallaan olevien tavaroiden lastaamiseen ja purkamiseen sekä hyllyjen täydentämiseen.
• Autojen valmistus ja korjaus:Raskaiden komponenttien, kuten moottoreiden ja vaihteistojen, kokoonpano ja huolto, jotka on usein varustettu sähköisellä kaukosäätimellä,{0}}joka ohjataan tehokkuuden ja turvallisuuden parantamiseksi.
• Muotti- ja ruiskuvaluteollisuus:Muotin nostaminen ja vaihto ahtaissa tiloissa, nivelvarsi- tai pylvästyypeillä esteiden välttämiseksi ja tarkan sijoituksen saavuttamiseksi.
• Kevyen teollisuuden tuotantolinja:Pienet puomikonsolilla varustetut nosturit mahdollistavat millimetrin-tason hienosäädön kuljetusta varten, räjähdyssuojatut-tai ruostumattomasta teräksestä valmistetut mallit sopivat erikoisympäristöihin.

Useimmissa tapauksissa puominosturi ja nostonosturi ovat rinnakkain. Ajonosturi vastaa pitkän matkan-kuljetuksista, kun taas puominosturia käytetään kuljetuksiin pienillä alueilla, mikä lisää tuotannon tehokkuutta vähentämällä riippuvuutta yhteisistä nostureista.

V: Ennen kuin asennat -seinään asennettavan puominosturin, on tarpeen suorittaa olemassa olevien rakennuksen pylväiden rakenteellinen kantavuusarviointi sen varmistamiseksi, että ne kestävät nosturin oman painon, nimellisnostokuorman ja kaikki nosturin varren käytön aikana syntyneet kaatumismomentit. Asennustyöt voidaan suorittaa vasta arvioinnin suorittamisen jälkeen. Asennuksen aikana laite voidaan kiinnittää paikoilleen ankkuripulteilla tai hitsauskannattimilla. Sitten nosturin varren kohdistus voidaan suorittaa. Koko prosessi ei vaadi erillistä perustusten rakentamista.

Lattialle{0}}asennettavan puominosturin asentamista varten on tehtävä etukäteen suunnitteluvaatimukset täyttävä betonialusta. Voimme toimittaa täydelliset perustusten rakennuspiirustukset, jotka perustuvat projektin nimelliskuormituksen-kantavuusvaatimuksiin, nosturin varren pituuteen ja rakennustyömaan todelliseen maaperän kantokykyyn. Parametrit, kuten tyynyjen koko, on merkitty selvästi. Esimerkiksi lattialle asennettavalle ulokenosturille, jonka nimellinen nostokapasiteetti on 2-5 tonnia ja nosturin varsi 5-8 metriä pitkä, tarvitaan yleensä teräsbetoninen perustuslevy, jonka syvyys on 1,5-2 metriä ja tasokoko 1,5-2,5 metriä. Rakentamisen aikana ankkuripultit tulee kiinnittää mallien avulla, jotta varmistetaan, että ankkuripulttien asento täsmää tornin pohjalaipan asennusreikien kanssa. Kun betoni on saavuttanut suunnitellun lujuuden (tavallinen kovettumisaika on 28 päivää), lopullinen injektointi voidaan suorittaa.

Tarkka vaaitus on välttämätöntä – jopa vähäinen-poista-tasatila saa puomin ajautumaan kuormituksen alaisena. Asennuksen jälkeen nosturi on testattava paikallisten määräysten mukaisesti ennen huoltoon ottamista. Kino Cranes tarjoaa asennusohjeet, pohjapiirustukset ja paikan päällä tapahtuvan valvonnan pyynnöstä.

A:

• Ylikuormitus on ehdottomasti kielletty:Nimelliskuorman tulee sisältää nostimen, nostohihnan ja apulaitteiden kokonaispaino. Se ei saa missään olosuhteissa ylittää laitteen nimellisrajaa.
• Standardoi nosto:Ennen käyttöä puomi on kohdistettava tarkasti kuorman yläpuolelle. Vetäminen vinottain tai vinosti nostaminen on kiellettyä sivumomentin aiheuttaman rakenteellisen epävakauden estämiseksi.
• Turvallinen polku:Nostoprosessin aikana kukaan ei saa oleskella tai kulkea kuorman alla tai ajoradan sisällä varmistaakseen, että toiminta-alue on vapaa.
• Päivittäinen tarkastus:Tarkista, onko teräsvaijerissa tai -ketjussa johtoja katkennut, kulunut tai vääntynyt; tarkista, onko koukun turvalukko luotettava; varmista visuaalisesti, ettei puomin ja pilarin rakenteessa ole halkeamia, muodonmuutoksia tai hitsaushalkeamia.
• Kuukausihuolto:Testaa rajakytkimien herkkyys ja jarrujärjestelmän vaste; tarkista sähköisten riviliittimien kiristystila vanhenemis- tai löystymisvaaran poistamiseksi; Kierrä puomia manuaalisesti varmistaaksesi, että kääntölaakeri toimii tasaisesti ilman epänormaalia ääntä tai jumiutumista.
• Vuosittainen lakitarkastus:Suorita kattava tarkastus kolmannen-osapuolen laitoksessa, jolla on erikoislaitteiden tarkastuspätevyys, mukaan lukien: metallirakenteen rikkomaton testaus, nimelliskuormituksen tarkastus, turvasuojalaitteiden kalibrointi ja teknisten tiedostojen tarkistaminen.

Kino-nosturit tarjoavat jokaiselle laitteistolle omat "käyttöoppaat" ja "huoltotarkastuspöytäkirjat". Noudata tarkasti tätä spesifikaatiota sen toteuttamiseksi, mikä on perusedellytys henkilöturvallisuuden varmistamiselle, laitteiden käyttöiän pidentämiselle ja vaatimustenmukaisen toiminnan saavuttamiselle.

V: Puominosturin hinnoittelu riippuu ensisijaisesti:

• Asennustyyppi – seinään asennettavat{0}}nosturit maksavat vähemmän, koska ne eivät vaadi mastoa tai perustusta
• Kapasiteetti ja puomin pituus – kaksi suurinta kustannusmuuttujaa, vetopuomin osan koko, laakerin erittely ja nostovoima
• Nostintyyppi - ketjunostimet ovat taloudellisempia; vaijeriostimet maksavat enemmän, mutta tarjoavat suuremman nopeuden ja paremman{0}}käyttösyklin suorituskyvyn
• Pyörimiskäyttö — manuaalinen (työntö/veto) on vakiona; moottoroitu kääntö lisää kustannuksia, mutta se on tarpeen yli noin 3 tonnia
• Ohjausjärjestelmä — riipus vakiona; radiokaukosäädin lisää kustannuksia, mutta parantaa käyttäjän turvallisuutta
• Ympäristöystävällinen räätälöinti – räjähdyssuojatut, korroosionkestävät-ja korkean lämpötilan-erittelyt lisäävät kustannuksia suhteessa

Suorana valmistajana Kino Cranes tarjoaa tehdas{0}}portin hinnoittelun. Lähetä meille tekniset tiedot saadaksesi yksityiskohtaisen tarjouksen.

V: Jotta voimme tarjota sinulle tarkan puominosturiratkaisun, pyydämme sinua jakamaan nämä keskeiset tiedot:

1. Kantavuus (tonnia tai kg)

2. Puomin pituus (metri, pilarin keskustasta kuormituspisteeseen)

3. Nostokorkeus (metri, maa korkeimpaan koukkukohtaan)

4. Asennustyyli (seinään-asennettava, lattialle-asennettava, seinään-kiinnittävä tai siirrettävä)

5. Kiertokulma (180 astetta, 200 astetta, 360 astetta)

6. Nostintyyppi (sähköketju tai vaijeri)

7. Virtatila (jännite, taajuus, vaihe)

8. Ohjaustila (riippuvainen, langaton kaukosäädin, manuaalinen)

9. Työmaa

10. Työskentelytaajuus

Sinun ei tarvitse valmistella kaikkia tietoja ensimmäisen yhteydenoton yhteydessä. Suunnittelutiimimme auttaa sinua vahvistamaan kaikki tekniset tiedot nostotehtäväsi ja työmaatilanteen mukaan.
